SWP-LED数字显示控制仪/光柱显示控制仪

　

　　SWP-LED系列数字显示控制仪/光柱显示控制仪采用微处理器进行控制运算，可对各种非线性输入信号进行精度极高的线性矫正测量。

    SWP-LED系列光柱显示控制仪集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观，并可选择双光柱显示方式。

一、 主要特点

　　采用万能输入无跳线设置，使每台仪表仅通过简单快捷的参数设置，即可适配各种分度号。

二、 仪表外形及接线图（以下为基本配线，特殊订货请参见随机接线图）

　
　

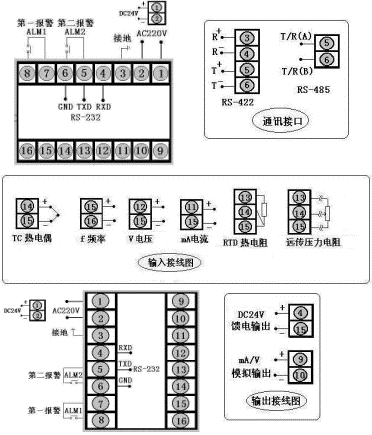

型 号 SWP-C803系列 接　线　图
仪表外形

仪表尺寸:160×80×140mm

开孔尺寸:152×76mm

重 量:400g

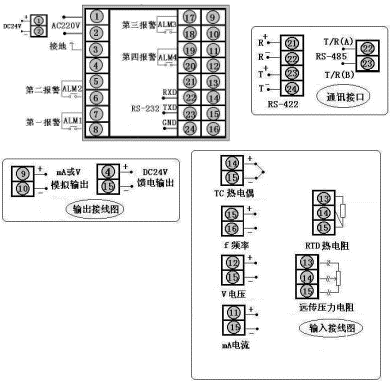

型 号 SWP-T803系列（横式）
仪表外形

仪表尺寸:160×80×140mm

开孔尺寸:152×76mm

重 量:400g
型　号

SWP-S803系列
仪表外形

仪表尺寸:80×160×140mm

开孔尺寸:76×152mm

重 量:400g

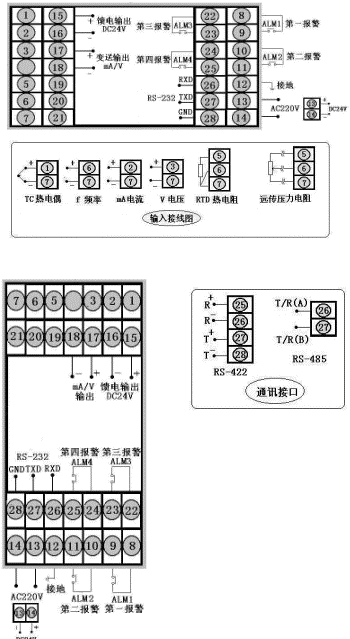

型　号

SWP-C401、C403系列（横）

 接  线  图
仪表外形

仪表尺寸:96×48×140mm

开孔尺寸:92×44mm

重 量:240g
型  号

SWP-S401、S403系列（竖）
外形尺寸

仪表尺寸:48×96×140mm

开孔尺寸:44×92mm

重 量:240g

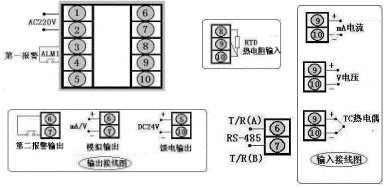

型  号 SWP-C901、C903系列 接　线　图
外形尺寸

仪表尺寸:96×96×140mm
开孔尺寸:92×92mm
重量:400g

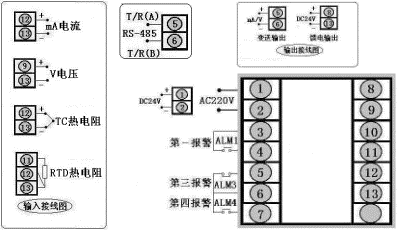

型  号

SWP-C701、C703系列

 接　线　图
外形尺寸

仪表尺寸:72×72×110mm
开孔尺寸:968×68mm
重量:240g
型  号

SWP-C101、C103系列

 接　线　图
外形尺寸

仪表尺寸:48×48×110mm
开孔尺寸:44×44mm
重量:180g

三、 SWP-LED系列数字显示控制仪型谱表

型  号

 代      码 说      明
SWP- □ □ □□ -□ □ -□□ -□ □ -□ -□ 新系列
外形特征

C

S

 　 　 　 　 　 　 　 　 　

横式显示仪表

竖式显示仪表
外形尺寸 　 1

4

7

8

9

 　 　 　 　 　 　 　 　

48×48mm

96×48mm(横)，48×96mm(竖)

72×72mm

160×80mm(横)，80×160mm(竖)

96×96mm

控制作用

 　

　

 01

03

04

 　

　

　

　

　

　

　

测量显示

三位式控制

四限控制或四限报警输出
通迅方式 　 □ 　 　 　 　 　 　

参见"通讯方式”
输出方式 　 □ 　 　 　 　 　

参见"变送输出方式”
输入类型 　 □□ 　 　 　 　

参见“输入类型”
第一报警方式 　 N

H

L

 　 　 　 无报警（可省略）

上限控制/报警（四限控制/报警2H）

下限控制/报警(四限控制/报警2L)
第二报警方式 　 N

H

L

 　 　 无报警(可省略)

上限控制/报警(四限控制/报警2H)

下限控制/报警(四限控制/报警2L)
馈电输出 　 P 　 DC24V馈电输出
供电方式 　 W

T

　

DC24V供电

AC90～265V供电(开关电源)

AC220V供电(线性电源，可省略)

　

　

四、SWP-LED系列光柱测量显示控制仪型谱表

型  号

 代      码 　 说      明
SWP- T □

□□

-□

□

-□□

-□

□

-□

-□

-□
外形尺寸 　

　

8

 　 　 　 　 　 　 　 　 　

160×80mm（横），80×160mm（竖）

控制作用

 　

　

 01

03

04

 　

　

　

　

　

　

　

 　

测量显示

三位式控制

四限控制或四限报警输出
通迅方式 　

□

 　 　 　 　 　 　 　

参见"通讯方式”
输出方式 　

□

 　 　 　 　 　 　

参见"变送输出方式”
输入类型 　 □□ 　 　 　 　 　

参见“输入类型”
第一报警方式 　 N

H

L

 　 　 　 　 无报警（可省略）

上限控制/报警（四限控制/报警2H）

下限控制/报警（四限控制/报警2L）
第二报警方式 　 N

H

L

 　 　 　 无报警（可省略）

上限控制/报警（四限控制/报警2H）

下限控制/报警（四限控制/报警2L）
馈电输出 　 P 　 　 DC24V馈电输出
供电方式 　 W

T

　

 　

DC24V供电

AC90～265V供电(开关电源)

AC220V供电(线性电源,可省略)
显示方式 　 X

　

 横式显示仪表

竖式显示仪表

　

　

█ 输入类型

代码 输入类型 测量范围 代码 输入类型 测量范围 代码 输入类型 测量范围
01 B 400～1800 ℃ 09 Pt100.1 -99.9～199.9 ℃ 17 30～350Ω -1999～99999 d
02 S 0 ～1600 ℃ 10 Cu50 -50.0～150.0 ℃ 18 特殊规格 用户特定
03 K 0 ～1300 ℃ 11 Cu100 -50.0～150.0 ℃ 19 4～20 mA开方 -1999～99999 d
04 E 0 ～1000 ℃ 12 4～20 mA -1999～99999 d 20 0～10mA开方 -1999～99999 d
05 T -200～400 ℃ 13 0～10 mA -1999～99999 d 21 1～ 5 V开方 -1999～99999 d
06 J 0～1200 ℃ 14 1～5 V -1999～99999 d 22 0～5 V开方 -1999～99999 d
07 Wre 0～2300 ℃ 15 0～5 V -1999～99999 d 23 可切换输入 详见下表
08 Pt100 -200～650 ℃ 16 0～20 mA -1999～99999 d 24 频率输入 0～5KHz

　

█ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：

代码 输入类型 代码 输入类型 代码 输入类型 代码 输入类型 代码 输入类型
01 B 05 T 09 Pt100.1 14 1～5 V 18 1～ 5 V开方
02 S 06 J 10 Cu50 15 0～5 V 19 0～5 V开方
03 K 07 Wre 12 4～20 mA 16 4～20 mA开方 　 　
04 E 08 Pt100 13 0～10 mA 17 0～10mA开方 　 　

█ 通讯方式

　
　
选型代码 0 2 4 8 9
通讯方式 无通讯 RS-232 RS-422 RS-485 特殊规格
　

　

█ 变送输出方式

选型代码

0

2

3

4

5

 8

输出方式

无输出

4～20mA

0～10mA

1～5V

0～5V

特殊规格

同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。

注：D423只能做两个报警，即每路各一个报警。

█　型号举例：

SWP-D823-212－10/09-HL/HL-P-W

测量显示，通讯方式为RS232，第一路输出方式为继电器输出，第二路输出方式为4～20mA，第

一路输入类型为CU50，第二路输入类型为Pt100.1，第一路第一报警为上限报警，第一路第二报

警为下限报警，第二路第一报警为上限报警，第二路第二报警为下限报警，DC24馈电输出，供

电方式DC24V。
