SWP-LCD-NLQ智能化防盗型热量积算记录仪
　


　　SWP-LCD-NLQ热量积算无纸记录仪集流量/ 热量积算与记录于一体，是一种智能化的多功能二次仪表，适合对热水的热量进行过程监测，总量累积。

一、仪表特点

　　1、丰富的热量积算软件。　

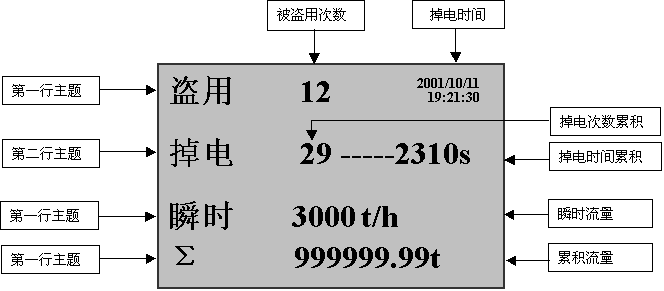

　　2、强化管理的防盗及防掉电记录功能。

　　3、可接3路被测信号，满足温度补偿、压力定值补偿、温压全补偿的积算要求。

　

　
　 二、仪表外形及接线图（以下为基本配线，特殊订货请参考随机接线图）

　

型号 SWP-LCD-NLQ系列 接　线　图
仪表外形

仪表尺寸:160×80×140mm

开孔尺寸:152×76mm

重量:400g
　
仪表外形

仪表尺寸:80×160×140mm

开孔尺寸:76×152mm

重量:400g

　

　

　

三、SWP-LCD-LQ仪表型谱表

型  号

 代      码 说      明
SWP-LCD-N □□□ □ □□ -□ □ -□ □ □ -□ □ □ -□□ -□ -□ 新一代大屏幕带背光液晶显示仪表
仪表功能

LQ

LQR

 　 　 　 　 　 　 　 　 　 　 　 　 　

不记录

记录
外形尺寸 　 8 　 　 　 　 　 　 　 　 　 　 　 　

160×80mm（横）80×160mm（竖)

补偿信号

 　 12 　

　

 　 　 　

　

 　

　

 　 　

　

单路热量表
通迅方式 　 □ 　 　 　 　 　 　 　 　 　 　

参见"通讯方式”
输出方式 　 □ 　 　 　 　 　 　 　 　 　

参见"输出方式”
流量输入类型 　 □ 　 　 　 　 　 　 　 　 参见“输入类型”
入口输入类型 　 □ 　 　 　 　 　 　 　 参见“输入类型”
出口输入类型 　 □ 　 　 　 　 　 　

参见“输入类型”
第一报警方式 　 □ 　 　 　 　 　 参见"报警方式”
第二报警方式 　 □ 　 　 　 　 参见"报警方式”
第三报警方式 　 □ 　 　 　 参见"报警方式”
馈电输出 　 P

2P

 　 　 DC24V馈电输出

2路DC24V馈电输出
供电方式 　

W

　

　

DC24V供电

AC220V供电（线性电源，可省略）
外形特征 　 S

　

 竖式显示仪表

横式显示仪表

█ 输入类型

　
　
代码 输入类型 测量范围 代码 输入类型 测量范围
A 4～20 mA -1999～99999 d S S 0 ～1600 ℃
B 0～10 mA -1999～99999 d T T -200～400 ℃
C 1～5 V -1999～99999 d U J 0～1200 ℃
D 0～5 V -1999～99999 d V CU50 -50～150 ℃
M 0～20 mA -1999～99999 d W PT100.1 -99.9～199.9 ℃
H 4～ 20 mA开方 -1999～99999 d G PT100 -200～650 ℃
I 0～ 10 mA开方 -1999～99999 d O 脉冲一集电极开路 0～5KHz
J 1～ 5 V开方 -1999～99999 d E E 0～1000 ℃
Q 0～ 20 mA开方 -1999～99999 d K K 0～1300 ℃
F 脉冲 0～5KHz R 用户特定 -1999～99999 d
L B 400～1800 ℃ N 无补偿输入 　
　

█ 输出方式

选型代码

0

2

3

4

5

输出方式

无输出

4～20mA

0～10mA

1～5V

0～5V

█ 通迅方式
选型代码 0 2 4 8 9
通迅方式 无通迅 RS-232 RS-422 RS-485 特殊规格

█ 报警方式
选型代码 N H L

报警方式

无控制或报警（可省略）

上限控制或上限报警

下限控制或下限报警

█ 型号举例：

①SWP-LCD-NLQ812-21-AAA-HL-P-W-S　

不记录，单路热量表，通讯方式为RS-232，输出方式为继电器输出，差压输入类型为4～20 mA，入口输入类型4～20 mA，出口输入类型4～20 mA，第一报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电,竖表。

②SWP-LCD-NLQR812-81-ABC-LH-P　

带记录，单路热量表，通讯方式为RS-485，输出方式为继电器输出，流量输入类型为4～20 mA，入口输入类型0～10 mA，出口输入类型1～5V，第一报警为下限报警，第二报警为上限报警，AC220V供电，横表。
