二、特点
1、EPC1000系列电/气转换器是直动式（无反馈）仪表，可以得到高功率的气动输出信号。
2、可靠性高，结构简单，外形小，重量轻。
3、灵敏度高，中等精度（特别适用于输出回路）。
4、现场可直接改变作用方式。
5、外部带有跨度、零位调整装置，调校维护方便。
6、转换器的内部线路中附有一热敏电阻，可以自动进行温度补偿。
7、供气范围宽，适应各种不同场合使用。
8、本转换器能直接用于不同输入电信号，如4～20mADC或0～10mADC。其输出气压亦能分程如20～60KPa或60～100KPa。要达到上述目的仅需调节“零位”及“跨度”调节装置。
9、耗气量小。
10、能任意角度安装（注：工作安装角度位置需与调校角度位置相合）
11、防爆性能：本安型防爆等级 iaIICT6 隔爆型防爆等级 dIIBT5

三、应用范围
    该转换器由于具有较宽输入/输出信号范围，因而广泛应用于石油化工、冶炼、机械加工、电力、医药、食品等各个工业部门，是电动仪表与气动仪表之间的转换单元，可用于操纵下列设备
1、各种调节阀的气动执行机构。
2、气动调节器（将电信号输入转换成气动信号输出）。
3、驱动各种调节风门挡板、百叶窗等，以及各种气缸活塞。
4、各种气动离合器和刹车机构。

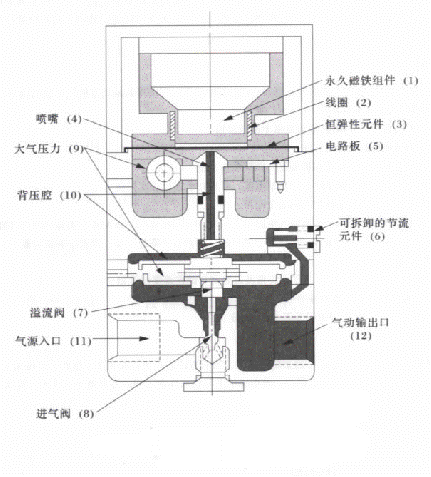

四、工作原理
    EPC电/气转换器是力平衡式仪表，在其内部磁场中悬浮一线圈（2），当电流信号送入线圈后，
由于内部永久磁铁（1）的作用，使线圈和恒弹性元件（3）产生轴向位移，进行轴向位移的恒弹
性元件，接近（或远离）喷嘴（4），引起喷嘴背压（10）增加（或减少），此背压作用在内部的
气动功率放大器上，打开（或关闭）进气阀（8），以改变转换器的输出压力大小。适当选择供风
压力，就可以得到与输入电流信号成比例的不同输出功率的气动信号。
正作用的EPC电/气转换器，输出信号按输入信号的增加而成比例增加，反作用则与此相反。

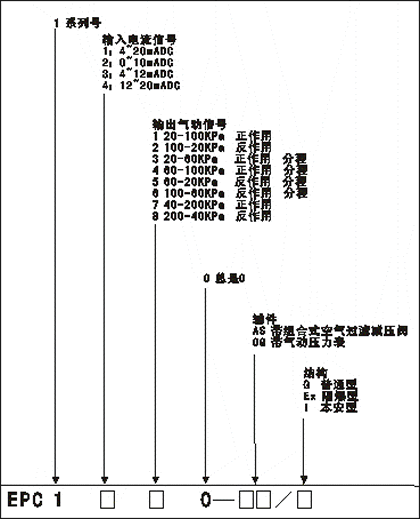

 1、选型规格表

　　　例：EPC1110-AS-OG/I表示转换器为EPC1000系列电/气转换器，输入信号4-20mADC，输出信号20-100KPa，带组合式空气过滤减压阀及输出压力表，本安型。

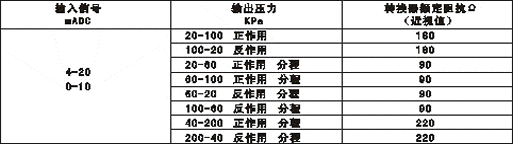

2、电气参数

六、技术规范
1、气源压力范围
   最小值：高于输出压力上限值20KPa
   最大值：700KPa
2、气源压力对输出的影响值
   ≤跨度的±0.5%/10KPa(在中范围时)
3、线性度
   ≤跨度的±1.0%
4、重复性
   < 跨度的0.5%
5、回差
   < 跨度的1.0%
6、空气流通能力(最小值),在中范围
   175KPa气源压力时为7.6m3/h(标准状态)
   700KPa气源压力时为20m3/h(标准状态)
7、环境条件
   温度：-30℃~60℃
   湿度：< 85%
8、最大静态耗气量：
   中范围使用时为0.3m3/h(标准状态)
9、连接尺寸:
   气路连接口:气源：卡套式气管接头（Φ6铜管）
   输出信号：套式气管接头（Φ6铜管）
   输出气动压力表有，0-160KPa和0-250KPa两种，
   按不同输出压力选定。
   电气引线连接口：G1/2"
10、外形尺寸
   普通型及本安型 87mm X 160mm X 107mm
   隔爆型 97mm X 186mm X 202mm
11、重量
   普通型及本安型0.9kg 隔爆型2.35Kg

七、系统构成、安装接线及作用方式调整
1、系统构成
   根据使用要求，本转换器可以构成普通型或隔爆型和本质安全型防爆系统。举例如下：

        1）本质安全系统的构成：                2）隔爆型（普通型）防爆系统构成：

防爆场所使用转换器注意事项：
   1）我厂电/气转换器防爆等级为：本安型iaⅡCT6隔爆型dⅡBT5  2）弄清周围易燃介质的成份，并按GB3836.1-88查出它的防爆级别和温度组别，以选择防爆等级比易燃介质防爆级别和温度组别高或相同等级的产品，否则不安全。
   3）本安型电/气转换器电线分布电容≤0.04uF,电线分布电感≤1mH 。
   4）如采用本安防爆系统，所选用的安全栅必须是法定防爆认证机构审查和许可的产品。
2、安装接线
   1）安装：EPC1000转换器可安装在露天现场、管道、仪表盘、托架上的任何位置。安装时，最好按垂直安装方式。
   2）接线：出厂时，转换器带一小接线盒及密封接头，并组装成整体出厂，用户只需将引线接至小接线盒端子上，并紧密封配件之后配上金属软管即可。(注：转换器露天安装时，必须将进线口橡皮塞压紧。)
3、作用方式调整
   1）EPC1000系列电/气转换器的正作用方式是在制造厂调好的，若使用时需要改变成为反作用方式，可将输入信号线的极性反接并重新调整零位及跨度即可。

八、调整
    转换器安装后应进行调校，如果转换器垂直位置调校过，那么角度安装时就必须重新调整“ZERO(零点)”，不必调整“SPAN(跨度)”。
1、把塑料盖从“ZERO”和“SPAN”调整螺钉孔上取下来。
2、按要求设置电流信号最小值。
3、调整“ZERO(零位)”螺钉，直到输出压力值为所需要的压力。反时针调整增压，顺时针为减压。
调整螺钉输出压力不变时，就反时针调整，直到压力开始上升。
4、按要求设置电流信号最大值。
5、调整“SPAN（跨度）”螺钉，直到输出压力值能达到要求。
6、重复2、3、4、5步骤，直到输出气压符合要求为止。
7、盖上塑料保护盖。
分程调节范围：输入4-20mADC，输出20-100KPa的转换器，可以调校成输出为20-60KPa或60-100KPa
的分程输出气动信号的转换器。

九、现场维护和保养
   如果由于气源过滤不当造成内部堵塞，可直接清洗节流元件而不必将转换器从装置上取下来。关掉气源旋下节流元件，用一根直径小于0.2mm的金属丝伸进节流孔进行清洁，清除孔内污物，再把节流元件装上。

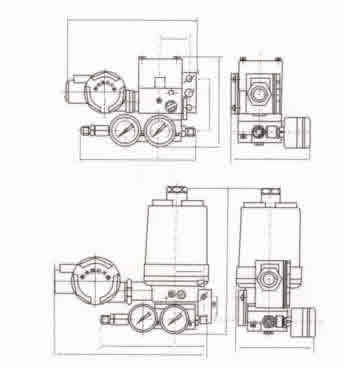

十、外形尺寸
1、本安型外形尺寸 单位：mm 　　　　　　　　　　　　　　　　　2、隔爆型外形尺寸 单位：mm
